鈦及鈦合金因其優(yōu)異的比強(qiáng)度、耐腐蝕性和生物相容性，在航空航天、生物醫(yī)療及化工等領(lǐng)域得到廣泛應(yīng)用。其性能與微觀組織密切相關(guān)，而α相作為鈦合金中最重要的相組成之一，深刻影響著材料的力學(xué)與物理特性。深入理解α相的金相術(shù)語(yǔ)并掌握其典型圖譜，是進(jìn)行鈦合金材料設(shè)計(jì)、工藝優(yōu)化及失效分析的基礎(chǔ)。
一、 鈦合金中的α相：基本概念與術(shù)語(yǔ)
- α相定義：α相是鈦在低溫穩(wěn)定狀態(tài)下具有密排六方（HCP）晶體結(jié)構(gòu)的同素異形體。純鈦在882.5℃以下為α相。在合金中，α相是鋁、氧、氮等α穩(wěn)定元素固溶形成的固溶體。
- 金相組織相關(guān)術(shù)語(yǔ)：
- 初生α相：在β轉(zhuǎn)變溫度以上未溶解，或在冷卻過(guò)程中首先從β相中析出的α相。在光學(xué)顯微鏡下通常呈現(xiàn)為等軸或拉長(zhǎng)的亮白色顆粒。
- 次生α相：在β轉(zhuǎn)變溫度以下，從亞穩(wěn)β相中析出的α相。通常以片層或針狀形態(tài)存在于原始的β晶界或晶內(nèi)，與β相形成α/β片層組織。
- 片層α：在β相基體上以平行片層形式生長(zhǎng)的α相，片層間為殘留β相。片層厚度和間距是重要的組織參數(shù)。
- 魏氏組織：一種典型的片層α組織，由原始β晶界向晶內(nèi)平行生長(zhǎng)的α片層集束構(gòu)成，形似籃編織物。
- 晶界α：沿原始β晶界連續(xù)或半連續(xù)分布的α相，通常對(duì)合金的塑性和疲勞性能有不利影響。
- 等軸α：在再結(jié)晶或熱機(jī)械處理過(guò)程中形成的近似球形的α相顆粒，有助于提高材料的塑性和疲勞性能。
二、 α相的金相圖譜特征與典型組織
鈦合金的金相組織形態(tài)主要取決于合金成分和熱加工歷史。通過(guò)光學(xué)顯微鏡和掃描電子顯微鏡觀察，α相呈現(xiàn)多種形態(tài)。

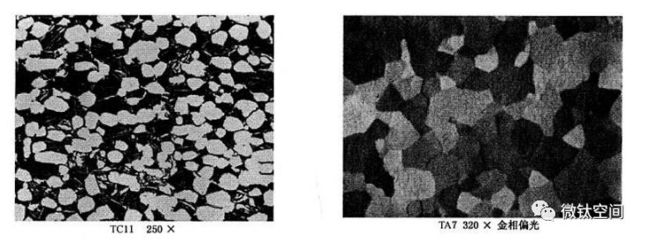

圖譜1：等軸α組織
典型合金：工業(yè)純鈦、低合金化的兩相鈦合金（如Ti-6Al-4V）經(jīng)充分變形及再結(jié)晶退火后獲得。
圖譜特征：在顯微鏡視場(chǎng)中，α相呈現(xiàn)為尺寸均勻、邊界圓滑的亮白色等軸顆粒。β相（經(jīng)腐蝕后呈暗色）分布在α晶粒的三叉交界處。這種組織具有較好的綜合力學(xué)性能，尤其是塑性和疲勞強(qiáng)度。
圖譜2：片層/魏氏組織
典型合金：Ti-6Al-4V等合金從β相區(qū)（高于β轉(zhuǎn)變溫度）較慢冷卻（如空冷）后獲得。
圖譜特征：可清晰看到原始的β晶界（通常被連續(xù)的α相包覆）。晶內(nèi)是由許多平行α片層組成的集束，不同集束間取向不同，交錯(cuò)排列，形成典型的“籃網(wǎng)”狀形貌。片層間的暗色區(qū)域?yàn)闅埩籀孪唷＿@種組織具有較高的斷裂韌性和蠕變抗力，但塑性通常較低。
圖譜3：雙態(tài)組織
典型合金：兩相鈦合金（如Ti-6Al-4V）在α+β兩相區(qū)進(jìn)行鍛造并隨后空冷或爐冷獲得。
圖譜特征：組織由兩部分組成：在原始β晶粒邊界附近或均勻分布的初生等軸α顆粒（亮白色），以及在這些等軸α顆粒之間由殘留β相轉(zhuǎn)變而來(lái)的次生α/β片層組織（亮暗相間）。這種組織兼具等軸α的塑性?xún)?yōu)勢(shì)和片層組織的韌性?xún)?yōu)勢(shì)，是應(yīng)用最廣泛的微觀組織之一。
圖譜4：網(wǎng)籃組織
典型合金：在α+β兩相區(qū)進(jìn)行較大變形量的鍛造后，原始的β晶界被破碎，片層α變得短小、彎曲且交錯(cuò)排列，形似編織的網(wǎng)籃。
圖譜特征：原始的β晶界不明顯，亮白色的α片層短而彎曲，相互交錯(cuò)，β相（暗色）填充其間。這種組織是魏氏組織經(jīng)嚴(yán)重變形的結(jié)果，具有優(yōu)良的綜合性能。
三、 α相對(duì)性能的影響與檢測(cè)要點(diǎn)
- 對(duì)力學(xué)性能的影響：
- 等軸α：提高塑性、疲勞強(qiáng)度和可加工性。
- 片層α：提高斷裂韌性、蠕變抗力和裂紋擴(kuò)展阻力。
- 晶界α：通常被視為不利相，會(huì)降低塑性并可能成為裂紋萌生和擴(kuò)展的路徑。
- 片層厚度/α晶粒尺寸：細(xì)化組織（更小的等軸α晶粒或更薄的α片層）通常能提高材料的強(qiáng)度和疲勞性能。
- 金相檢測(cè)要點(diǎn)：
- 制樣：鈦合金硬度較低且易產(chǎn)生形變層，需仔細(xì)進(jìn)行研磨和拋光，必要時(shí)可采用振動(dòng)拋光以獲得無(wú)劃痕表面。
- 腐蝕：常用腐蝕劑為Kroll試劑（1-3% HF + 2-6% HNO? + 余量H?O）。腐蝕時(shí)間需精確控制，以清晰顯示α/β相界和組織細(xì)節(jié)為宜。α相較β相更耐腐蝕，在光學(xué)顯微鏡下通常呈亮白色，β相呈暗褐色或深灰色。
- 觀察與分析：結(jié)合光學(xué)顯微鏡和掃描電鏡（背散射電子模式）進(jìn)行觀察。重點(diǎn)分析α相的形態(tài)（等軸、片層）、尺寸、分布、含量以及β晶粒尺寸等參數(shù)。
結(jié)論
α相作為鈦合金的基體相，其形態(tài)、尺寸和分布是決定材料最終性能的關(guān)鍵。從等軸組織到片層魏氏組織，再到雙態(tài)和網(wǎng)籃組織，每一種α相組織都對(duì)應(yīng)著特定的工藝路徑和性能特征。熟練掌握α相的金相術(shù)語(yǔ)，并能準(zhǔn)確解讀其微觀組織圖譜，是連接鈦合金材料工藝與性能的橋梁，對(duì)于材料的研發(fā)、生產(chǎn)與質(zhì)量控制具有不可替代的重要意義。在實(shí)際工作中，應(yīng)根據(jù)具體服役條件，通過(guò)合金設(shè)計(jì)與工藝調(diào)控，獲得理想的α相組織組合，從而優(yōu)化鈦合金的綜合性能。
